Beberapa komponen yang terdapat pada kulkas 2 pintu beserta fungsinya | Blog Seputar Elektronik

Hallo sobat, tahukah kamu bahwa pada kulkas 2 pintu terdapat beberapa komponen elektronik yang saling terhubung satu dengan yang lainnya. Komponen - komponen ini bekerja menurut fungsinya masing - masing.

Jika kamu masih belum mengetahui komponen apa saja yang terdapat pada kulkas, sebaiknya terus  membaca artikel ini.

Pada kesempatan kali ini dalam tulisan mengenai komponen-komponen yang terdapat pada kulkas 2 pintu, saya bukan hanya akan memberitahu satu persatu nama komponennya saja, namun juga beserta fungsinya.

Sebelum kita masuk kepada inti dari tulisan ini, sebaiknya kamu perlu mengetahui bahwa kulkas 2 pintu merupakan sebuah alat pendingin yang memiliki sistem kelistrikan cukup rumit. Terdapat beberapa komponen didalamnya. Dari setiap komponen tersebut bekerja menurut fungsinya masing-masing untuk kemudian saling terhubung.

Berikut ini beberapa komponen yang terdapat pada kulkas 2 pintu :

Komponen elektronik pada kulkas 2 pintu

1. Kompresor

Beberapa Komponen Yang Terdapat Pada Kulkas 2 Pintu Beserta Fungsinya


Kompresor merupakan bagian  dari kulkas yang berfungsi sebagai pendingin. Bentuknya bulat berwarna hitam terletak pada bagian belakang kulkas.Kompresor bisa dibilang merupakan jantungnya kulkas, karena alat inilah yang membuat kulkas menjadi dingin.

Baca juga : penyebab dan cara mengatasi kulkas 2 pintu tidak dingin di bagian bawah

2. Timer

Beberapa Komponen Yang Terdapat Pada Kulkas 2 Pintu Beserta Fungsinya


Seperti namanya, timer merupakan sebuah alat pengatur waktu kerja dari kulkas. alat ini berfungsi mengatur kerja dari kulkas secara keseluruhan. Mulai dari waktu hidup kompresor hingga nanti kompresor mati. Timer juga mengatur waktu kapan heater bekerja sebagai pemanas sehingga proses no frost bisa berjalan sebagaimana mestinya.

3.Thermo defrost atau bimetal

Beberapa Komponen Yang Terdapat Pada Kulkas 2 Pintu Beserta Fungsinya


Alat ini berfungsi sebagai pengaktif heater, bekerja pada saat timer menunjukan proses pencairan es di evaporator. Bimetal ini akan bekerja atau terhubung pada saat suhu dingin berada dibawah 13 derajat.celcius. Namun itu tetap tergantung pada kepekaan masing-masing thermo defrost.

4. Thermostat

Beberapa Komponen Yang Terdapat Pada Kulkas 2 Pintu Beserta Fungsinya


Thermostat kulkas berfungsi sebagai pengatur suhu dingin pada kulkas. Cara kerjanya adalah dengan mendeteksi suhu dingin sehingga jika temperatur dingin sudah sampai pada batas maksimal maka akan memutus sistem kerja dari mesin kompresor.

5. Overload motor protektor



Alat ini berfungsi sebagai pemutus kompresor jika panas pada kompresor berlebihan.Overload motor protektor sangat penting untuk melindungi kompresor dari kerusakan jika ada masalah pada sistem kerja yang tidak wajar, Seperti ampere berlebih atau tegangan listrik yang tidak stabil yang bisa membuat panas kompresor sangat tinggi . Overload motor protektor akan  memutus kompresor lewat sensor yang mendeteksi hawa panas.

6. Relay

Beberapa Komponen Yang Terdapat Pada Kulkas 2 Pintu Beserta Fungsinya


Relay merupakan starting pada kompresor yang berfungsi sebagai penggerak, jadi relay-lah yang membuat kompresor bergerak.

7. Lampu



Lampu merupakan sumber cahaya yang terletak didalam kulkas, sama dengan jenis lampu pada umumnya, lampu merupakan alat penerangan. Pada kulkas ukuran lampu cukup kecil dan tentunya dengan watt yang kecil pula.

8. Kipas



Kipas berguna untuk mendorong udara dingin dari kulkas. Kipas mendorong udara dingin sampai setiap sudut kulkas sehingga kulkas dapat meraih tingkat pendinginan yang maksimal.

9. Heater

Beberapa Komponen Yang Terdapat Pada Kulkas 2 Pintu Beserta Fungsinya

Heater merupakan sebuah alat pemanas yang memiliki fungsi sebagai pencair es. Harus diingat bahwa nama lain dari kulkas 2 pintu adalah kulkas no frost, yang artinya kulkas tanpa tumpukan es. Nah untuk itulah pada kulkas 2 pintu dilengkapi dengan alat bernama heater, berfungsi sebagai pencair es.

10. Pcb modul atau mainboard

Beberapa Komponen Yang Terdapat Pada Kulkas 2 Pintu Beserta Fungsinya


Pcb atau biasa orang menyebutnya modul merupakan bagian komponen yang mengatur kerja kulkas. Fungsinya sama seperti timer namun lebih rumit. Tidak semua kulkas dilengkapi pcb modul, hanya untuk model tertentu saja. Namun untuk kulkas-kulkas keluaran baru hampir semua jenis dilengkapi dengan modul, terutama jenis inverter.

11. switch pintu



Switch pintu pada kulkas berfungsi sebagai penghubung kerja kipas dan lampu, sama seperti saklar alat ini berguna sebagai pemutus dan penghubung aliran listrik ke kipas dan lampu. Jika ditekan maka lampu akan mati dan kipas menyala, bekerja saat kita membuka dan menutup pintu.

Komponen lainnya :

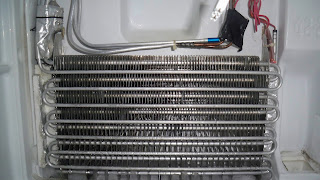

1. Evaporator

Beberapa Komponen Yang Terdapat Pada Kulkas 2 Pintu Beserta Fungsinya


Evaporator berfungsi sebagai penyerap panas, mampu menyerap panas dari suatu benda yang dimasukan kedalam kulkas karena hawa dingin yang dihasilkan. Evaporator terpasang di bagian frezer, alat atau benda ini lah yang menjadi perantara pendingin untuk kemudian dapat mendinginkan ruangan di dalam kulkas.

2. Kondensor

Beberapa Komponen Yang Terdapat Pada Kulkas 2 Pintu Beserta Fungsinya


Kondensor merupakan alat penukar kalor yang mengubah wujud gas pendingin pada tekanan tinggi menjadi wujud cair. Kondensor memiliki efek hangat atau panas ketika disentuh, jadi sebagai pembuang hawa panas. Coba sentuh body kulkas, dan jika terasa panas maka disitulah letak kondesnsor, biasanya didalam body kulkas.

3. Kapiler

Kapiler merupakan pipa kecil yang terhubung dari filter ke evaporator, fungsi pipa kapiler adalah menyalurkan gas freon ke evaporator dengan cara menurunkan tekanan sehingga mampu membuat efek dingin pada evaporator.

4. Filter



Filter merupakan bagian kulkas yang menyaring kotoran dari gas freon yang mengalir diantara instalasi pipa, ini agar gas freon yang mengalir tetap bersih sehingga mampu  mendinginkan kulkas secara maksimal.

5. Accumulator



Fungsi accumulator adalah sebagai penampung sementara gas freon cair ber-temperatur rendah beserta minyak pelumas atau oli kompresor. Disini accumulator bekerja mengkondisikan wujud gas freon agar tetap menjadi wujud gas.

Setidaknya ada 11 komponen elektronik dan 5 komponen tambahan yang terdapat pada kulkas. Setiap komponen memiliki fungsinya sendiri dan bekerja saling berhubungan satu dengan yang lainnya. Sebenarnya ini baru komponen-komponen yang terdapat pada kulkas 2  pintu standar, bukan yang jenis inverter.

Karena untuk jenis inverter sendiri memiliki komponen elektronik yang lebih banyak, belum lagi dengan kulkas yang memiliki fitur anti virus atau plasma.

Demikian tadi tulisan mengenai beberapa komponen yang terdapat pada kulkas 2 pintu beserta fungsinya. Semoga dapat bermanfaat.
